Açılır–Kapanır Membran Sistemler: Mekanik Tasarım, Yapısal Davranış ve Mühendislik Prensipleri

Açılır–kapanır membran sistemler, büyük açıklıkları geçerken aynı zamanda kontrollü gölgelendirme veya iklimlendirme sağlayan, motorlu veya hidrolik mekanizmalarla çalışan dinamik yapı çözümleridir. Medine şemsiyeleri (Mescid-i Nebevi gölgelendirme sistemleri) bu tip yapılara en bilinen örneklerden biridir. Bu sistemlerde hem yüksek dayanımlı membran malzemeleri hem de hareketli çelik/alüminyum mekanizmalar birlikte çalışır.

Teklif Alın

Yapısal ve Mekanik Tasarım Prensipleri

Açılır–kapanır sistemlerde membran, hareketli kollar veya teleskopik direkler aracılığıyla katlanabilir biçimde tasarlanır. Sistem kapalıyken membran kontrollü bir şekilde toplanır; açık konuma geçtiğinde ön germe ile stabil bir yüzey oluşturur.

Hareketli Mekanizma Tasarımı

Sistemin ana mekanik bileşenleri:

Teleskopik kolonlar: Açılma yüksekliğini sağlayan hidrolik veya mekanik uzayabilir direkler.
Hareketli kollar (radial arms): Membranın açılmasını sağlayan radyal çelik/alüminyum kol grupları.
Motor grubu: Elektrik motorları, hidrolik pistonlar veya sonsuz vida mekanizmaları.
Kinematik bağlantılar: Menteşe, mafsal ve rotil sistemleri.

Bu sistemlerde genellikle çok serbestlik dereceli mekanizmalar (multi-DOF linkages) kullanılır.

Ön Germe (Pre-Tensioning)

Her bir modül membranının kenarlarında:

1-6 kN/m ön germe uygulaması
Ortotropik malzeme davranışı
Keder–profil

ile yüzey stabilitesi sağlanır. Ön germe, modül içinde kırışma oluşmasını engeller ve rüzgâr etkilerine karşı dayanım sağlar.

Membran Katlanma ve Gerilme Prensibi

Açılır–kapanır membranların en kritik özelliği, katlanabilirliği ile gerilme altında biçim stabilitesi arasında hassas bir denge kurmasıdır.

01 / 02

Katlanabilir Membran Davranışı

Membran malzemesi (PTFE cam elyafı veya yüksek kaliteli PVC/PES):

Yüksek tekrarlı katlanmaya dayanıklı olmalıdır,
Kat izlerinde gerilme yığılması oluşmamalıdır,
UV ve sıcaklık değişimlerinde form kararlı olmalıdır.

Açma–kapama döngüsü binlerce kez tekrarlanacağı için malzemede yorulma (fatigue) dayanımı büyük önem taşır.

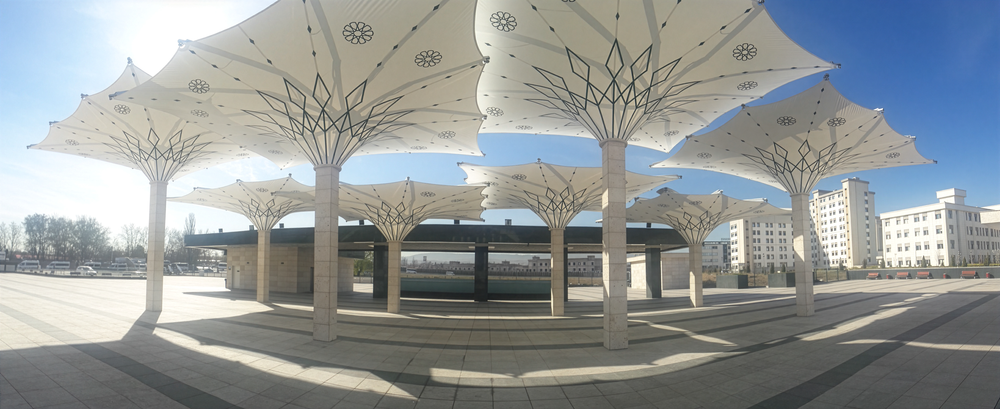

Ön Germe Uygulaması

Sistem açıldığında membrana hedeflenen ön germe uygulanır. Bu, genellikle:

Çevresel çerçeveler,
Radial kollar,
Keder profilleri üzerinden sağlanır.

Ön germe membranın:

Rüzgâr altında çırpınmasını önler,
Stabil bir eğrisel yüzey oluşturur,
Su drenajını mümkün kılar.

Taşıyıcı Sistem ve Detay Çözümleri

Açılır–kapanır membran sistemlerde statik ve dinamik yükleri karşılayan iki ana yapı vardır: taşıyıcı çelik altyapı ve hareketli strüktür.

Çelik Altyapı

Ankraj temelleri
Ana kolonlar
Radyal kol bağlantı noktaları
Rüzgâr yüklerine karşı moment taşıyan sabit gövdeler

Bu elemanlar, sistem açık konumdayken membranın taşıdığı yükleri zemine aktarır.

Mekanik Bağlantılar

Mafsallı kol başlıkları
Yüksek dayanımlı pimli bağlantılar
Paslanmaz çelik keder kanalları
Membranın kontrollü katlanması için kayıcı ring sistemleri

Bu detaylar, hem yapısal dayanımı hem de açılma–kapanma hareketini optimize eder.

Analiz ve Tasarım Süreci

Açılır–kapanır membran sistemlerin tasarımında hem statik hem kinematik hem de dinamik analizler gerekir.

Form-Finding

Açık konumdaki membran geometrisi nonlinear yöntemlerle belirlenir. Analizlerde ortotropik malzeme parametreleri kullanılır.

Kinematik Simülasyon

Mekanizmanın açılıp kapanırken:

Kolların çakışmaması,
Membran yırtılmasının önlenmesi,
Katlanmanın kontrollü gerçekleşmesi hesaplanır.

3B hareket simülasyon yazılımları (örneğin SolidWorks Motion, Inventor, MSC Adams) buna uygundur.

Rüzgâr ve Dinamik Etki Analizleri

Açık konumda:

Rüzgâr yükleri
Titreşim etkileri
Rezonans riskleri

Kapalı konumda:

Kule/kol rüzgâr yükleri
Deprem etkileri değerlendirilir.

Performans Kriterleri

Açılır–kapanır sistemlerde performans hedefleri şunlardır:

01 / 01

Güvenilir mekanizma çalışması: Uzun döngü ömrü, düşük bakım ihtiyacı
Membran yorulma dayanımı: Çoklu katlanma döngülerine karşı direnç
Rüzgâr güvenliği: Aşırı rüzgârda otomatik kapanma sistemi
Termal performans: UV koruma, gölgeleme verimi
Korozyon dayanımı: Tüm metal bileşenlerde yüksek koruma sınıfı

Özellikle büyük sistemlerde otomasyon ve sensör destekli kontrol (rüzgâr sensörü, konum sensörü, yük hücreleri) standarttır.

Uygulama Alanları

Asma germe Açılır Kapanır sistemler genellikle şu alanlarda kullanılır:

Açılır–kapanır membran sistemler, yüksek teknoloji ürünü taşıyıcı mekanizmalar ile gelişmiş teknik tekstil malzemelerini bir araya getiren karmaşık fakat son derece etkili yapı çözümleridir. Kinematik tasarım, membran ön germe stratejileri ve rüzgâr-dinamik analizleri doğru tasarlandığında, bu sistemler geniş açıklıklı ve kullanıcı konforu yüksek gölgelendirme çözümlerinin en güvenilir yöntemlerinden biri haline gelir.
